Baiklah kali ini kita akan mencoba membuat 7 segment display dan driver test sircuit.
Untuk rangkaian yang satu ini, komponent yang kita butuhkan adalah 7-Segment(7Segment.lib), IC 7447 (d_ttl.lib), SW_SPST(device.lib), Resistor (device.lib), Battery (device.lib) dan 1 buah power ground
Gambar dari komponen-komponen diatas adalah
7-Segment
Untuk membuat rangkaian 7-Segment seperti diatas bisa anda lihat tutornya di Component 7Segment , anda hanya perlu mengeditnya dengan mengedit jumlah pin, menambahkan text dan membuat sebuah circle

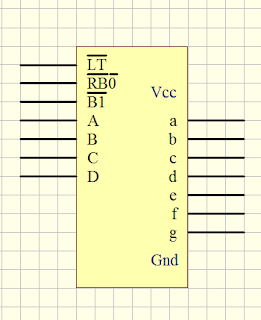

IC 7447
SW_SPST
Resistor
Battery
Power Ground
Baiklah kita mulai membuat rangkaiannya
1. Buka program Schematic Editor ( Star - SCH.exe )
2. Buatlah lembar kerja baru ( File - New )
3. Atur ukuran kertas dengan cara, mengklik 2x pada sisi luar lebar kerja , kemudian akan timbul pop-up
Ubah size menjadi A4
4. Tambahkan komponen yang kita butuhkan dan susun menjadi seperti pada gambar di bawah ini ( jika lupa cara menambah komponen bisa lihat di sini )
Wassalamu'alaikum Wr. Wb.
4. Tambahkan komponen yang kita butuhkan dan susun menjadi seperti pada gambar di bawah ini ( jika lupa cara menambah komponen bisa lihat di sini )
5. Kemudian sambung rangkaian menggunakan electrical wire
dan junction
dan junction
6. Jika sudah selasai, maka akan terbentuklah sebuah rangkaian driver test sircuit
Itulah sekian cara membuat 7-Segment Display dan Driver Test Sircuit, mudah-mudahan membantu dan berguna untuk kita semua
Sekian dari saya jika ada kesalahan saya mohon maaf, kepada Allah.SWT saya mohon ampun
